Iluminación de hueco con tira de leds e interruptor de cuerda



Ya está disponible la opción de iluminación de hueco con tira de leds e interruptor de cuerda para instalar en cualquier tipo de maniobra.

Es un innovador sistema de iluminación lineal que garantiza una buena iluminación uniforme del techo de cabina y del hueco del ascensor. Consiste en una tira de led, enfundada con una cubierta de silicona, para protegerla de agentes externos y para facilitar su limpieza.

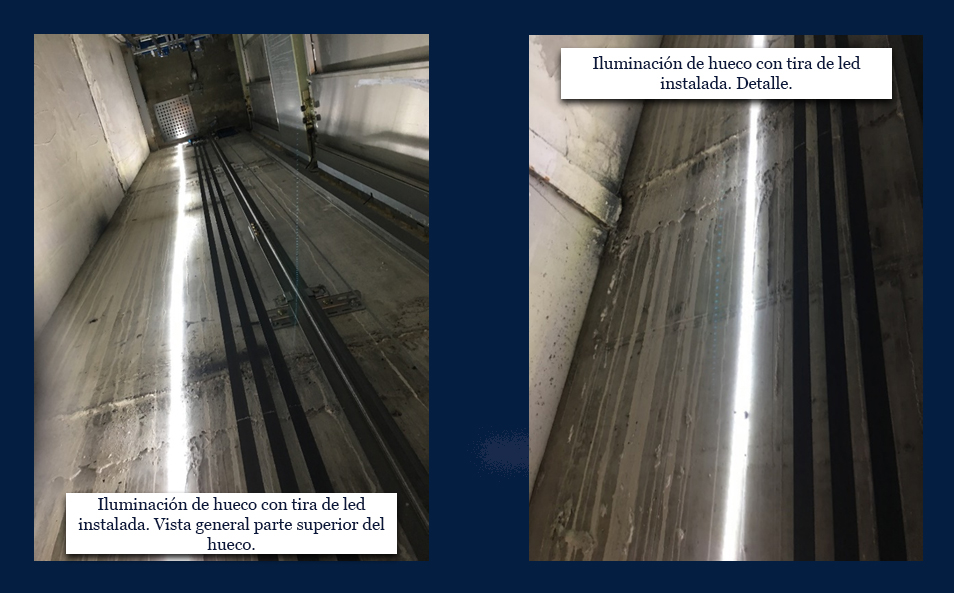

La tira se instala de forma rápida y fácilmente a lo largo de todo el recorrido del ascensor.

Son muchas las ventajas que permiten recomendar la instalación de este tipo de alumbrado de hueco frente al tradicional con bombillas y Hublots o con fluorescentes:

• Cumplimiento de la normativa EN81-20: Se superan con holgura los 50 lux mínimos a lo largo de todo el recorrido exigidos en el apartado correspondiente a la iluminación del recinto.
• Iluminación intensa y uniforme a lo largo de todo el hueco: Los Hublots/tubos fluorescentes se instalan cada 6 metros generando diferentes áreas de iluminación de luz y sombra. Con la tira de led no hay distinción entre áreas mejor y peor iluminadas en el hueco. Por esta razón, la comodidad para efectuar trabajos en el hueco es muy apreciable.
• Incremento de Seguridad. Riesgo eléctrico: El voltaje de la tira de leds en el área del hueco es de 24VDC frente a 220VAC de la iluminación tradicional.
• Incremento de Seguridad. Riesgo de corte: No existen cristales en los dispositivos de iluminación.
• Incremento de Seguridad. Fuentes de calor: Los leds no generan calor.
• Ahorro energético: Consumo como mínimo de un 28 a un 36% respecto a las bombillas incandescentes para un hueco estándar de 25 m. (7 paradas).
• Ahorro en transporte y almacenaje: Una Bobina de tira de leds de 25 m. se transporta en un carrete de Ø = 30 cm. y pesa 2 Kg. El material ocupa muy poco espacio en el almacén y es sencillo de transportar a la instalación.
• Ahorro en tiempo de instalación: 20% de ahorro de labor. 20 minutos menos para instalar la iluminación en un hueco de 7 paradas respecto a la iluminación tradicional.
• Fácil de instalar: Su facilidad de montaje permite instalarlo al inicio de los trabajos en una Modernización, acción muy conveniente para la incrementar seguridad de los trabajos en el hueco.
• Permite prolongar y sustituir tramos de leds: La tira de leds se puede prolongar y también sustituir tramos dañados.
• IP65: Protección de la que carece el alumbrado tradicional.
• 30.000 horas de vida útil:  Se elimina la necesidad de sustituir bombillas fundidas periódicamente, evitando además trabajar en áreas de hueco mal iluminadas en caso de bombillas no sustituidas.
• Tecnología incandescente obsoleta: Las bombillas incandescentes han pasado a fabricación abandonada.
• Coste equivalente al del alumbrado tradicional: Si bien el coste de material todavía es un poco más elevado en el caso de la tira de led, el coste total se compensa con el ahorro de labor.



Se permiten dos opciones de instalación del interruptor de alumbrado a seleccionar en la especificación de materiales:

• Opción 1 (recomendada): Interruptores conmutados en cuadro y en hueco. Se instala un interruptor conmutado accionado por tiro de cuerda en la cabecera del hueco y una cuerda de nylon a lo largo del hueco que permite accionar la iluminación de la tira desde cualquier zona del hueco. El interruptor conmutado se asocia con otro interruptor instalado en el cuadro para poder encender/apagar el alumbrado tanto desde el cuarto de máquinas como desde cualquier planta de acceso. No exige subir al cuarto de máquinas o bajar al foso para encender o apagar la luz del hueco.
• Opción 2: Como Opción 1 incluyendo además el material para instalar el enchufe de foso

La siguiente figura representa una instalación típica de alumbrado de hueco con tira de led para un ascensor con cuarto de máquinas.



Se deben evaluar estas condiciones a seleccionar en el pedido:

• Tipo de ascensor: Máquina arriba, máquina abajo o sin cuarto de máquinas.
• Longitud de la tira de led: 10,15,20,25,30,35,40,50,60,70,80 metros.
• Sección de hueco: Menor o mayor de 7 m2
• Incluyendo o no enchufe de foso: Opción 1 ó 2

Para más información, referencias de pedido de materiales y procedimiento de instalación, consultar el manual de Modernizaciones M-P566 “ALUMBRADO DE HUECO CON TIRA DE LEDS”.
