Instalación de paquetes VF en 4 escaleras NCE506 en el CC. El Ingenio de Málaga
La instalación de los variadores de frecuencia de las 4 escaleras mecánicas tipo NCE506 del Centro Comercial El Ingenio en Málaga, se realizó en 3 fases, en horas nocturnas, para que las escaleras pudieran seguir funcionando a diario sin perjuicio para el cliente y los usuarios.

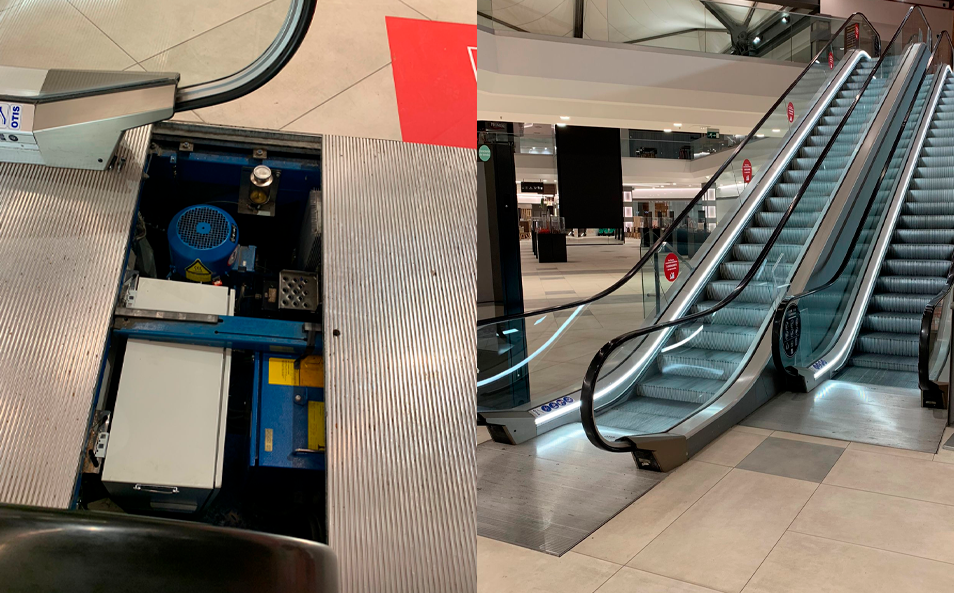

En la primera fase, se tuvieron que estudiar y reorganizar el embarque superior de las escaleras para que fuera posible que dentro del propio embarque, ya que no existían más posibilidades, se mantuvieran el viejo cuadro y debía entrar el cuadro del variador, la resistencia de variador (de dimensiones notables por su disipador de calor) y todo el cableado entre los cuadros. Como condición indispensable era necesario que fuera posible sacar ambos cuadros del foso del embarque superior para poder realizar las labores de mantenimiento del grupo tractor de la escalera.
En la segunda fase, se realizó el cableado para las señales de las fotocélulas en entrada y salida, ocultando dentro de la misma estructura de la escalera este cableado y llevando las señales desde el embarque inferior al superior, ya que, además, los laterales de la escalera eran de cristal.
La tercera fase y final, fue la conexión de los equipos con el viejo cuadro y el nuevo cuadro, revisando series, señales de entrada y salida.
Finalmente se realizaron las pruebas de funcionamiento, donde fueron necesarias mejoras en la posición final de las fotocélulas de lectura de entrada a la escalera, pues nos dieron problemas de que no leían bien el paso del cliente por delante de la escalera, siendo necesario duplicar estas señales con otras fotocélulas.
En cuanto a las mejoras para el cliente, son diversas y notables, entre ellas la mejora en la vida útil de equipo, menor desgaste de piezas mecánicas, menor necesidad de lubricación, menos horas de mantenimiento correctivo, y, por supuesto, la mejora en el ahorro energético proporcionado por un menor consumo de energía en horas de poca afluencia de público al centro comercial.
También se debe considerar en esta mejora, la posibilidad, de que si se averiase el variador de frecuencia, la escalera puede seguir funcionando sin variador, funcionando en una velocidad, ya que se ha seguido manteniendo esa parte del cuadro antiguo.
Juan Manuel Castro (Costa Mediterránea Este Branch Manager), Elena García Navarrete (Dpto. Producto, Ingeniería de Servicio y Major Projects) y José Antonio Gil Guerrero (Supervisor de mantenimiento).
